HENAN PROVINCE IVY POWER TECHNOLOGY CO.,LTD.

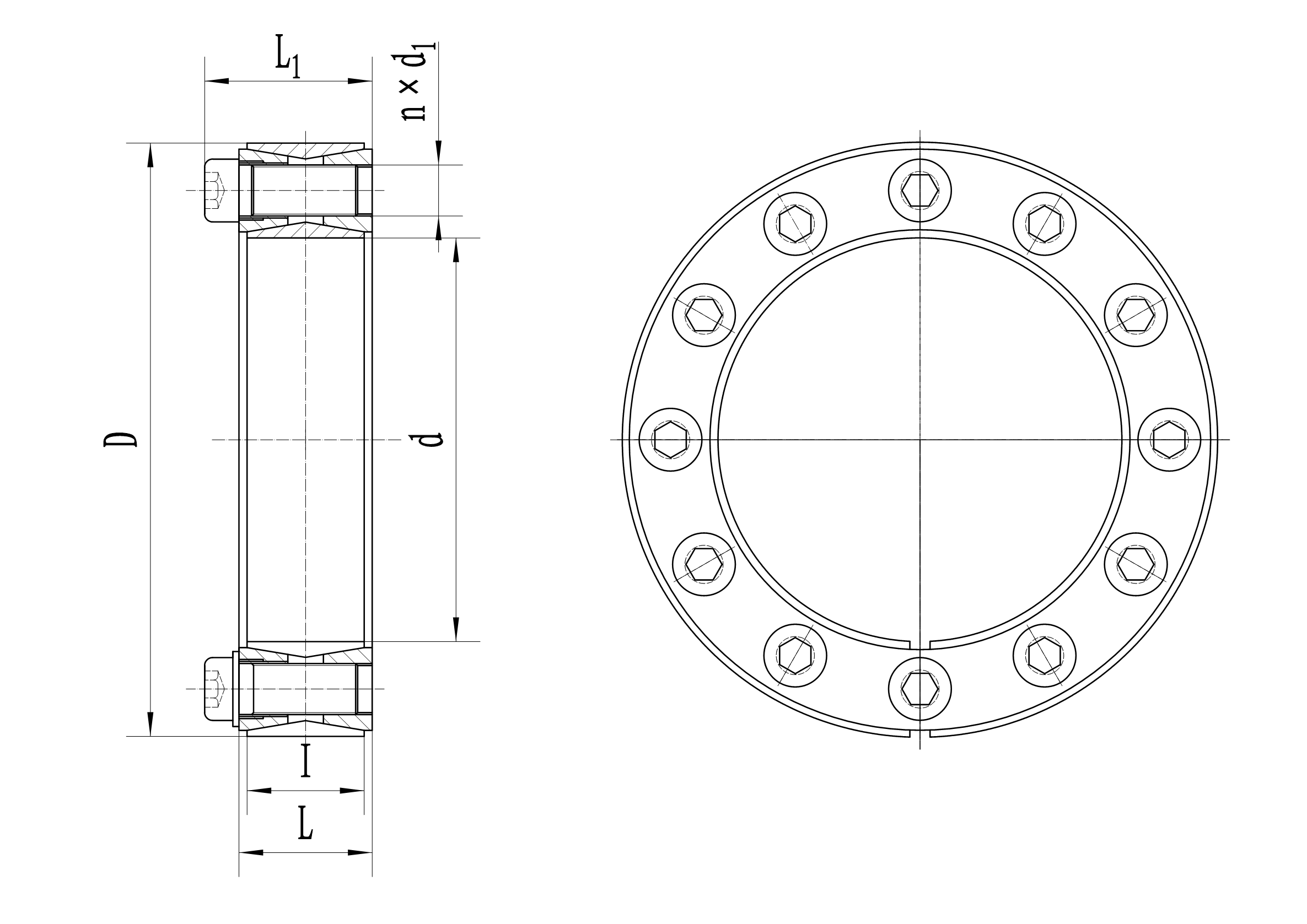

Dimentions					Heagon socket head cap screws		Rated burden		胀套与轴结合面上的压力pf	胀套与轮毂结合面上的压力pf¹	螺钉的拧紧力矩 MA	重量
d	D	I	L	L1	d1	n	轴向力Ft	转矩Mt	胀套与轴结合面上的压力pf	胀套与轮毂结合面上的压力pf¹	螺钉的拧紧力矩 MA	W.t
mm	mm	mm	mm	mm	mm		KN	KN▪m	N/mm²	N/mm²	N▪m	Kg
200	260	46	52	68	M14	30	525	52.5	150	115	190	8.65
210	275	50	56	74	M16	24	599	62.89	151	115	295	10.1
220	285	50	56	74	M16	26	620	68	150	115	295	11.22
240	305	50	56	74	M16	30	715	85.5	160	125	295	12.2
250	315	50	56	74	M16	32	768	96	162	125	295	12.7
260	325	50	56	74	M16	34	800	104	165	130	295	13.2
280	355	60	66	86.5	M18	32	915	128	145	115	405	19.2
300	375	60	66	86.5	M18	36	1020	153	150	120	405	20.5
320	405	72	78	100.5	M20	36	1310	210	150	120	580	29.6
340	425	72	78	100.5	M20	36	1310	224	145	115	580	31.1
360	455	84	90	116	M22	36	1630	294	145	115	780	42.2
380	475	84	90	116	M22	36	1620	308	135	110	780	44
400	495	84	90	116	M22	36	1610	322	130	105	780	46
420	515	84	90	116	M22	40	1780	374	135	110	780	50
450	555	96	102	130	M24	40	2050	461.25	124	100	1000	65
480	585	96	102	130	M24	42	2160	518.4	124	100	1000	71
500	605	96	102	130	M24	44	2240	560	123	100	1000	72.6
530	640	96	102	130	M24	45	2330	617	121	100	1000	83.6
560	670	96	102	130	M24	48	2440	680	120	100	1000	85
600	710	96	102	130	M24	50	2580	775	118	100	1000	91
630	740	96	102	130	M24	52	2680	844	117	105	1000	94
670	780	96	102	130	M24	56	2820	944	116	100	1000	101
710	820	96	102	130	M24	60	2970	1054	115	100	1000	106
750	860	96	102	130	M24	62	3130	1173	115	100	1000	112
800	910	96	102	130	M24	66	3260	1300	112	100	1000	118
850	960	96	102	130	M24	70	3500	1487	113	100	1000	125
900	1010	96	102	130	M24	75	3680	1650	112	100	1000	132
950	1060	96	102	130	M24	80	3870	1838	112	100	1000	139
1000	1110	96	102	130	M24	82	4000	2000	110	100	1000	146

Apply to： Supporting facilities for ports,metallurgy,coal mines,electric motors,textiles......and various mechanical manufacturing.
