HENAN PROVINCE IVY POWER TECHNOLOGY CO.,LTD.

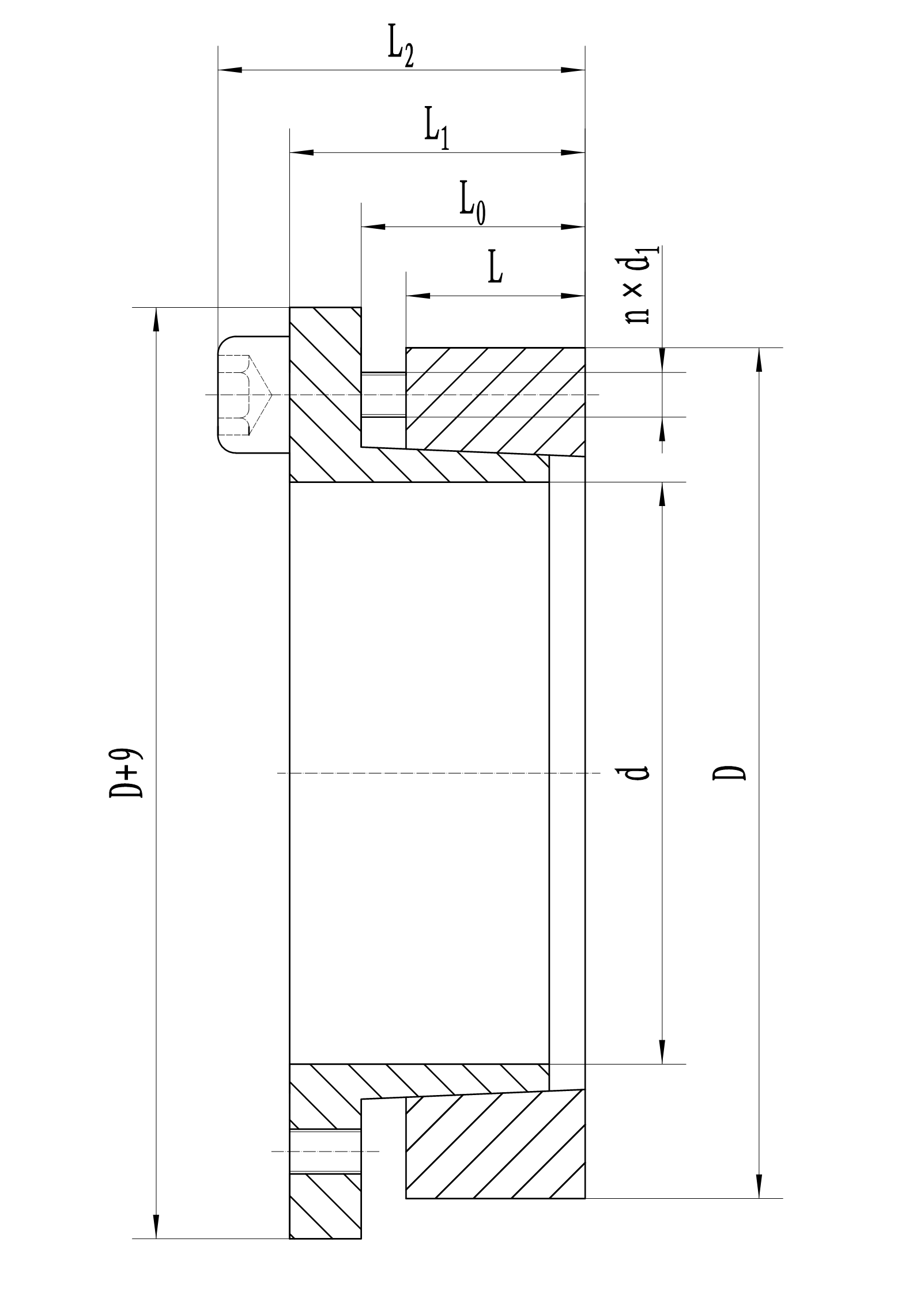

Dimentions						Hexagon socket head cap screws		Rated burden		胀套与轴结合面上的压力pf	胀套与轮毂结合面上的压力pf¹	螺钉的拧紧力矩	重量
d	D	L	L0	L1	L2	d1	n	轴向力Ft	转矩Mt	胀套与轴结合面上的压力pf	胀套与轮毂结合面上的压力pf¹	螺钉的拧紧力矩	W.t
mm	mm	mm	mm	mm	mm	mm		KN	KN▪m	N/mm2	N/mm2	N▪m	Kg
100	145	26	32	44	56	M12×30	8	205	10.3	210	145	145	2.6
110	155	26	32	44	56	M12×30	8	205	11.25	190	135	145	2.8
120	165	26	32	44	56	M12×30	9	231	13.9	210	145	145	3
130	180	34	40	52	64	M12×30	12	308	20	180	140	145	4.6
140	190	34	40	54	68	M14×40	9	317	22.25	190	130	230	4.9
150	200	34	40	54	68	M14×40	10	352	26.3	190	140	230	5.2
160	210	34	40	54	68	M14×40	11	287	31	150	145	230	5.5
170	225	44	50	64	78	M14×40	12	422	35.9	145	115	230	7.75
180	235	44	50	64	78	M14×40	12	422	38	170	110	230	8.15
190	250	44	50	64	78	M14×40	15	528	50.1	160	130	230	9.5
200	260	44	50	64	78	M14×40	15	528	52.8	160	125	230	9.9
220	285	50	56	72	88	M16×40	12	587	64.5	145	110	355	13.4
240	305	50	56	72	88	M16×40	15	734	88	165	130	355	14.3
260	325	50	56	72	88	M16×40	18	880	114	180	145	355	15.5
280	355	60	66	84	102	M18×50	16	948	132	150	120	485	22.9
300	375	60	66	84	102	M18×50	18	1059	159	160	125	485	24.4
320	405	74	81	101	121	M20×50	18	1374	220	150	120	690	36.1
340	425	74	81	101	121	M20×50	21	1603	272.5	175	135	690	38.4
360	455	86	94	116	138	M22×60	18	1710	308	140	110	930	46.2
380	475	86	94	116	138	M22×60	21	1995	379	155	125	930	55
400	495	86	94	116	138	M22×60	21	1995	399	150	120	930	61

Apply to： Supporting facilities for ports,metallurgy,coal mines,electric motors,textiles......and various mechanical manufacturing.
